Analyse géotechnique pour tunnels en sols mous à Angers

Études techniques qui soutiennent votre projet.

Sous les rues d’Angers, la Maine et la Loire ont déposé des alluvions sableuses et argileuses sur plusieurs mètres d’épaisseur. Ces sols mous posent un vrai défi pour tout projet de tunnel. Avant d’attaquer le creusement, une analyse géotechnique pour tunnels en sols mous s’impose. Nous croisons sondages destructifs, essais pressiométriques et un essai de pénétration SPT pour cartographier les contrastes de résistance. Le tunnel doit tenir sous des remblais compressibles et des nappes perchées fréquentes dans le quartier de la gare. Sans cette reconnaissance fine, le risque de venue d’eau ou de décompression du front de taille devient trop élevé.

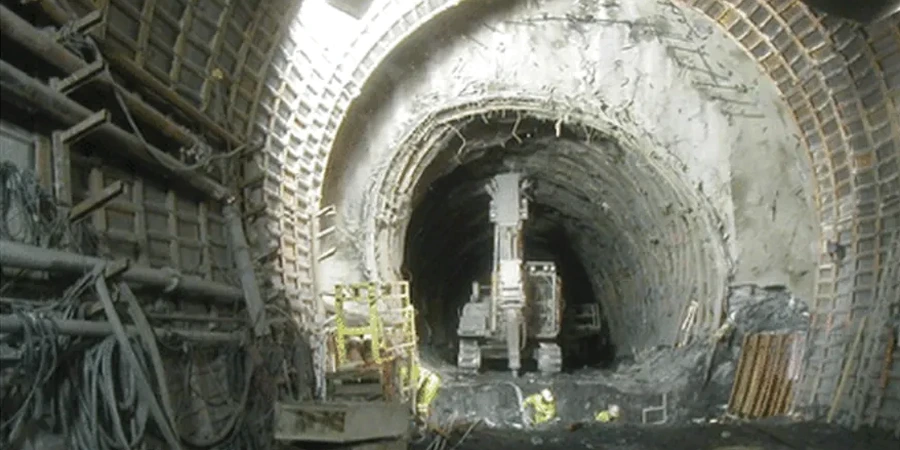

Image illustrative de Analyse géotechnique pour tunnels en sols mous à Angers

Sous les rues d’Angers, une couche de tourbe de deux mètres peut suffire à faire diverger un tunnelier mal dimensionné.

Nos domaines de service

Comment nous travaillons

Sur les chantiers angevins, on observe souvent que les couches argileuses molles alternent avec des lentilles de tourbe. L’analyse géotechnique pour tunnels en sols mous doit donc intégrer des mesures de déformabilité en continu. Nous utilisons le pressiomètre Ménard pour obtenir le module de réaction. Quand le tunnelier passe sous des bâtiments anciens du centre-ville, une tomographie sismique entre piézomètres permet de détecter les hétérogénéités. Les étapes clés sont :

Reconnaissance par sondages carottés tous les 50 mètres linéaires
Essais de perméabilité Lefranc dans chaque horizon
Mesures de déformabilité en place (pressiomètre, dilatomètre)
Analyse de stabilité du front de taille selon la méthode de Broms

Ces données alimentent un modèle numérique aux éléments finis pour vérifier les tassements induits en surface.

Image technique — Angers

Facteurs du sol local

L’erreur classique à Angers, c’est de lancer le creusement sans avoir vérifié la continuité latérale des couches. Un promoteur a dû interrompre un micro-tunnel rue de la Roë parce qu’un ancien bras de la Maine avait laissé un chenal de sable lâche mêlé d’argile molle. Le front s’est effondré sur trois mètres. Avec une analyse géotechnique pour tunnels en sols mous complète, on identifie ces paléochenaux dès la phase de conception. On économise des mois de reprise et des centaines de mètres cubes d’injection de consolidation.

Besoin d'une évaluation géotechnique ?

Réponse sous 24h.

E-mail: contact@geotechnique.sbs

Normes techniques en vigueur

NF P94-110 (Essai pressiométrique Ménard), NF P94-120 (Essai de pénétration statique CPTu), NF EN 1997-2 (Eurocode 7 – Reconnaissance des terrains), NF P94-100 (Essai de cisaillement rectiligne à la boîte), Recommandations du SETRA pour les tunnels en terrain meuble (2004)

Paramètres de référence

Paramètre	Valeur typique
Résistance au cisaillement non drainé (cu)	20–60 kPa
Module pressiométrique (EM)	1–5 MPa
Coefficient de perméabilité (k)	10⁻⁸ – 10⁻⁶ m/s
Pression limite nette (pl*)	0,2–0,6 MPa
Taux de déformation en compression (εa)	5–15 %
Angle de frottement effectif (φ')	25–32°

Doutes fréquents

Quel est le coût d’une analyse géotechnique pour tunnels en sols mous à Angers ?

Pour un linéaire de 200 à 500 mètres de tunnel, le budget se situe entre 3 620 € et 15 720 € selon le nombre de sondages, les essais en place et la modélisation. Ce montant inclut la reconnaissance, les essais de laboratoire et le rapport géotechnique G2. Un devis précis est établi après visite du site.

Quelle différence entre un essai pressiométrique et un essai SPT pour un tunnel angevin ?

Le pressiomètre donne directement le module de déformation du sol en place, ce qui est crucial pour calculer les tassements autour du tunnel. Le SPT fournit un indice de résistance dynamique mais ne mesure pas la déformabilité. Dans les sols mous d’Angers, le pressiomètre est plus fiable pour le dimensionnement du revêtement.

Combien de temps dure une campagne de reconnaissance pour un tunnel de 300 mètres ?

Comptez trois à quatre semaines pour les sondages et les essais en place, puis deux semaines pour les essais de laboratoire et la modélisation. Le rapport G2 est livré sous six semaines après le début de la campagne.

Quelles zones d’Angers présentent les sols les plus problématiques pour un tunnel ?

Les rives de la Maine, le quartier de la gare et le secteur de la Doutre présentent des alluvions tourbeuses très compressibles. Les anciens bras de la Loire sous le centre-ville créent des hétérogénéités latérales qui compliquent le creusement. C’est là que l’analyse géotechnique pour tunnels en sols mous est la plus indispensable.

Emplacement et zone de service

Nous intervenons sur Angers.
